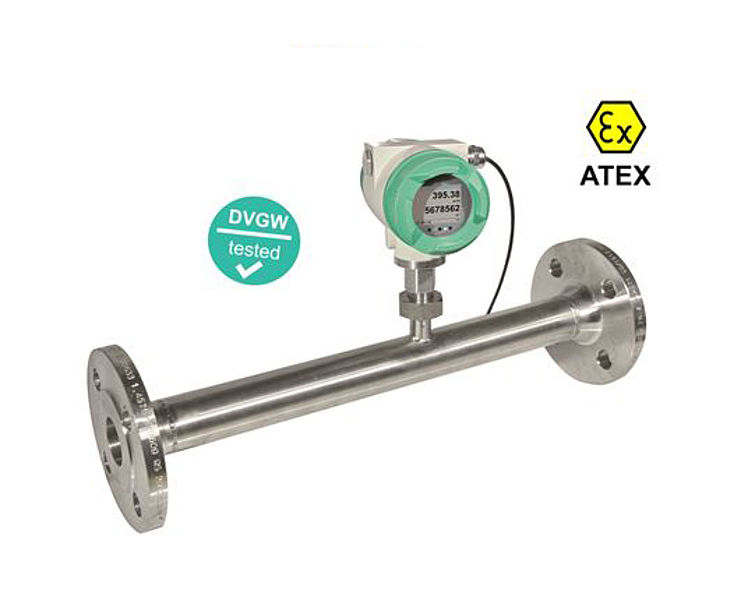

Basınçlı hava debimetresinin yanında Ex bölgeleri için ATEX sertifikası ve DVGW sertifikalı doğlgaz sayacı.
VA 570 tipindeki debi ölçüm cihazları entegre ölçüm mesafesi ile birlikte teslim edilmektedir. Ölçüm mesafesi flanş versiyonu veya R dişli veya NPT dişli ile mevcuttur.
Özel bir avantaj, çıkarılabilir ölçüm birimidir. Sonuç olarak, ölçüm birimi kapsamlı bir şekilde sökülmek zorunda kalmadan, Ölçüm mesafesi kalibrasyon veya temizlik amacıyla hızlı ve kolay bir şekilde çıkarılabilir. Bu süre zarfında Ölçüm mesafesi bir sızdırmazlık kapağı (aksesuar) ile kapatılır.
Merkezleme cihazıyla vida bağlantısı, sensörün Ölçüm mesafesine vidalandığında sensörün tam ortasında ve tam olarak basınçlı havanın/gazın akış yönünde konumlandırıldığı şekilde tasarlanmıştır. Bu, gereksiz ölçüm hatalarını önler.
Yeni tüketim ve debi ölçüm cihazları VA 550/ 570 kalorimetrik ölçüm prensibine göre çalışmaktadır. Ek bir sıcaklık ve basınç telafisi bu nedenle gerekli değildir.
Sağlam yapı şekli, alüminyum kalıp döküm mahfaza, 1.4571 paslanmaz çelikten sağlam sensör ucu sayesinde yeni VA 550 ve VA 570 zorlu endüstriyel uygulamalar için uygundur. Patlayıcı ortamlardaki uygulamalar için ayrıca bir ATEX versiyonu mevcuttur. Örn. doğalgazın debi ve tüketim ölçümleri için ayrıca DVGW izinli bir versiyon sunmaktayız.
Yeni geliştirilmiş değerlendirme elektroniği, normalde kullanılan köprü devrelerinden farklı olarak tüm ölçüm değerlerini dijital olarak tespit etmektedir. Bu sayede 180°C'lik geniş bir sıcaklık aralığına kadar çok hassas ve hızlı ölçümler mümkündür. Ölçüm aralığı 1..1000 arasındadır ve böylece hem çok düşük hem yüksek akış hızlarında 224 m/s'ye kadar ölçümleri mümkün kılmaktadır.
Debi ölçüm cihazı VA 550 ve VA 570 standart olarak bir Modbus çıkışına sahiptir, böylece Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C vs. gibi tüm ölçüm değerleri aktarılabilir. Tüm parametreler doğrudan cihazda (ekranlı) veya PI 500 elle ölçüm cihazı ve/veya servis yazılımı üzerinden ayarlanabilir. Tabii ki debi ve sıcaklık için 2 x 4...20 mA analog çıkış ve tüketim için galvanik izolasyonlu bir impuls çıkışı da mevcuttur.
Modbus üzerinden bir uzaktan arıza teşhisi yürütülebilir ve tüm önemli parametreler kontrol edilebilir ve gerekirse değiştirilebilir. Böylece örn. gaz türü, iç çap, ölçeklendirme vs. değiştirilebilir veya değiştirilen proses koşullarında sıfır noktası ve/veya düşük akış kesme ayarı değiştirilebilir.
Uzaktan arıza teşhisi ve durum mesajları üzerinden diğerlerinin yanında sıcaklık aşmaları, sensör arızaları, kalibrasyon tarihi tespit edilebilir.
