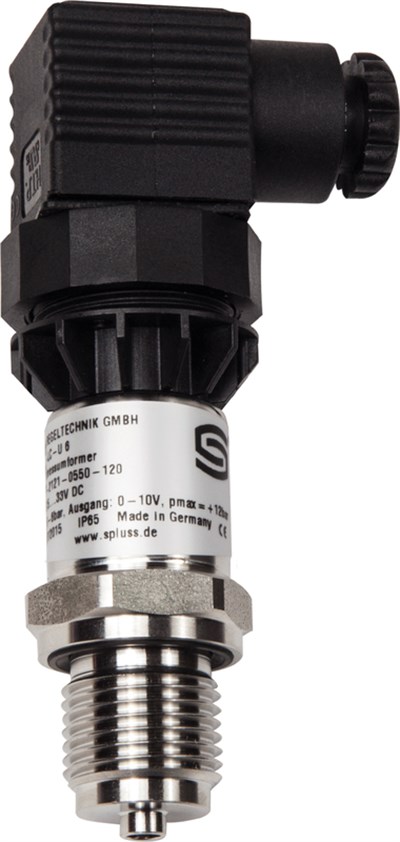

Basınç Sensörü PREMasgard® SHD

Teknik Bilgiler

Power

24V AC/DC 0-10V çıkışlı modeller için
7 - 33V DC 4-20mA çıkışlı modeller içinFormun Üstü

Ölçüm Aralıkları

Aşağıda ayrıca tabloda belirtilmiştir.

Çıkış Sinyali

0-10V 3 tel kablo
4-20mA 2 tel kablo

Basınç Bağlantısı

G 1/2"

Ölçüm Prensibi

Çelik Ölçüm Hücresi

Çalışma Sıcaklığı

-40.+135?C

Response Süresi

2ms

Overload Basıncı

<6 bar : 5 x FS

>6 bar : 3 x FS (Max. 1.500bar)

Burst Basıncı

<6 bar : 10 x FS

>6 bar : 6 x FS (Max. 2.500bar)

Koruma Sınıfı

IP65

Model

Ürün Kodu

Ölçüm Aralığı

Analog Çıkış

SHD-U 1

1301-2111-0520-220

0.1 bar

0-10 V

SHD-U 2,5

1301-2111-0530-220

0.2,5 bar

0-10 V

SHD-U 6

1301-2111-0550-220

0.6 bar

0-10 V

SHD-U 10

1301-2111-0560-220

0.10 bar

0-10 V

SHD-U 16

1301-2111-0570-220

0.16 bar

0-10 V

SHD-U 25

1301-2111-0580-220

0.25 bar

0-10 V

SHD-U 40

1301-2111-0590-220

0.40 bar

0-10 V

SHD-I 1

1301-2112-0520-120

0.1 bar

4-20 mA

SHD-I 2,5

1301-2112-0530-120

0.2,5 bar

4-20 mA

SHD-I 6

1301-2112-0550-120

0.6 bar

4-20 mA

SHD-I 10

1301-2112-0560-120

0.10 bar

4-20 mA

SHD-I 16

1301-2112-0570-120

0.16 bar

4-20 mA

SHD-I 25

1301-2112-0580-120

0.25 bar

4-20 mA

SHD-I 40

1301-2112-0590-120

0.40 bar

4-20 mA
